Die industrielle Durchflussmessung mit Sensoren hat sich in den vergangenen Jahren grundlegend gewandelt. Wo früher analoge Messgeräte und manuelle Ablesungen den Alltag prägten, übernehmen heute vernetzte Sensor-Systeme die kontinuierliche Überwachung von Flüssigkeiten, Gasen und Schüttgütern. Für Betriebe aus der Chemie-, Pharma- und Lebensmittelindustrie stellt die Wahl des richtigen Messprinzips eine strategische Entscheidung dar: Sie beeinflusst Prozesssicherheit, Wartungsaufwand und Energieeffizienz gleichermaßen. Dieser Vergleich stellt die gängigsten Sensortechnologien gegenüber, zeigt, welche Anforderungen Smart-Monitoring-Ansätze an die Infrastruktur stellen, und gibt eine fundierte Orientierung für die Praxis. Dabei werden sowohl etablierte Messprinzipien wie die magnetisch-induktive Messung als auch neuere Ansätze mit ultraschallbasierten oder Coriolissensoren berücksichtigt.
Was verglichen wird: Messprinzipien und Monitoring-Ansätze im Überblick
Die industrielle Durchflusstechnik kennt eine Vielzahl von Messprinzipien, die sich in Aufbau, Genauigkeit, Medienkompetenz und Integrationsaufwand erheblich unterscheiden. Im Wesentlichen lassen sich vier Kategorien unterscheiden: magnetisch-induktive Sensoren (MID), Ultraschall-Durchflussmesser, Coriolis-Massedurchflussmesser sowie Differenzdruckmesser. Hinzu kommt die Frage, wie die gewonnenen Messdaten ausgewertet und in übergeordnete Systeme integriert werden, also der Aspekt des Smart Monitorings. Gerade hier trennen sich die Systeme deutlich voneinander: Während einfache Sensoren nur lokale Signale liefern, ermöglichen vernetzte Lösungen eine prozessweite Transparenz in Echtzeit.
Magnetisch-induktive und Ultraschall-Durchflussmesser

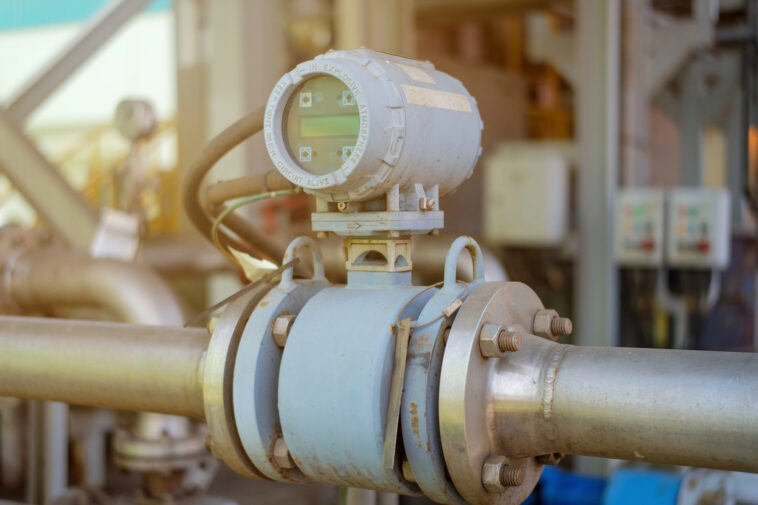

Magnetisch-induktive Sensoren
Das magnetisch-induktive Messprinzip gehört zu den zuverlässigsten Verfahren für leitfähige Flüssigkeiten. Ein Magnetfeld wird angelegt, die fließende Flüssigkeit induziert eine Spannung, die proportional zur Durchflussgeschwindigkeit ist. Da keine beweglichen Teile im Messstrom vorhanden sind, bleibt der Verschleiß gering. Die Messung funktioniert unabhängig von Temperatur, Druck oder Viskosität, solange das Medium eine Mindestleitfähigkeit aufweist. Für aggressive Chemikalien oder Abwässer ist dieser Sensortyp besonders geeignet. Nachteil: Nicht leitfähige Medien wie Öle oder Gase scheiden grundsätzlich aus.
Ultraschall-Durchflussmesser
Ultraschallsensoren messen die Laufzeitdifferenz von Schallwellen, die mit und gegen die Strömungsrichtung gesendet werden. Sie sind sowohl als Inline-Variante als auch als Clamp-on-Lösung erhältlich, bei der der Sensor von außen an das Rohr geklemmt wird. Dieser berührungslose Ansatz macht sie attraktiv, wenn eine Rohröffnung nicht infrage kommt oder das Medium nicht kontaminiert werden darf. Die Genauigkeit ist hoch, kann aber bei stark verschmutzten oder blasenhaltigen Medien sinken. In der Praxis finden Ultraschallsensoren deshalb häufig Einsatz in der Wasserversorgung, in der Pharmaindustrie und überall dort, wo Hygieneanforderungen besonders streng sind.
Coriolis-Messer und Differenzdruckprinzip
Coriolis-Massedurchflussmesser
Coriolis-Sensoren messen die Masse des strömenden Mediums direkt, nicht dessen Volumen. Das Messprinzip nutzt die Auslenkung schwingender Messrohre durch die Corioliskraft. Die Ergebnisse sind äußerst präzise und nahezu unabhängig von Temperatur, Druck, Viskosität oder Dichte. Dieser Vorzug macht Coriolis-Messer zur ersten Wahl, wenn es auf absolute Massengenauigkeit ankommt, etwa bei Rezepturdosierungen in der Lebensmittelproduktion oder bei teuren Chemikalien. Der Nachteil liegt im Preis: Coriolis-Geräte sind in Anschaffung und Wartung deutlich teurer als andere Sensoren. Zudem sind große Rohrdurchmesser technisch aufwendig zu realisieren.
Differenzdruckmesser
Das Differenzdruckprinzip ist eines der ältesten Verfahren der Durchflusstechnik. Es nutzt eine Drossel, eine Blende oder ein Pitot-Rohr, um eine Druckdifferenz zu erzeugen, aus der die Durchflussrate berechnet wird. Die Stärke liegt in der Robustheit: Diese Systeme funktionieren für Flüssigkeiten, Gase und Dämpfe, sind vergleichsweise günstig und in rauer Industrieumgebung langzeiterprobt. Die Schwäche liegt in der eingeschränkten Messgenauigkeit, dem höheren Druckverlust und dem Wartungsaufwand für die Drosselorgan-Bauteile. In modernen Neuanlagen werden Differenzdruckmesser daher oft nur noch dort eingesetzt, wo Kompatibilität mit bestehender Infrastruktur gefordert wird.
Smart Monitoring: Vernetzung und Datenintegration
Von der Einzelmessung zur Prozessüberwachung
Sensoren allein liefern Rohdaten. Smart Monitoring wandelt diese Daten in verwertbare Prozessinformationen um. Dabei werden Sensorsignale über digitale Schnittstellen wie HART, IO-Link, Profibus oder Ethernet-APL an übergeordnete Leitsysteme übertragen. Moderne Sensor-Generationen bieten oft bereits onboard Diagnose-Funktionen: Sie melden Leitungsbrüche, Elektrodenbeläge oder abweichende Medienparameter direkt an das Prozessleitsystem. Das reduziert ungeplante Stillstände erheblich. In der Praxis wird dieser Ansatz als Predictive Maintenance bezeichnet: Wartung erfolgt nicht nach Zeitplan, sondern nach tatsächlichem Zustand.
Anforderungen an Infrastruktur und Steuerkomponenten
Smart Monitoring stellt Anforderungen an die gesamte Prozesskette. Neben den Sensoren selbst müssen Aktoren und Regelorgane in das Datennetz integriert sein. Hier spielt die Ventiltechnik eine zentrale Rolle: Ein präzise steuerbares Quetschventil lässt sich in solche Regelkreise einbinden und ermöglicht eine mediumschonende, rückstandsfreie Absperrung, die gerade bei empfindlichen oder abrasiven Medien von Vorteil ist. Die Kommunikation zwischen Sensor, Regler und Aktor muss latenzarm und störsicher erfolgen, weshalb industrietaugliche Feldbusse oder Industrial-Ethernet-Lösungen bevorzugt werden. Sicherheitsrelevante Anwendungen erfordern zudem eine SIL-zertifizierte Auslegung der gesamten Messkette.
Vergleichstabelle: Sensortechnologien im Überblick
| Messprinzip | Geeignete Medien | Genauigkeit | Wartungsaufwand | Kosten | Vernetzbarkeit |
| Magnetisch-induktiv | Leitfähige Flüssigkeiten | Hoch | Niedrig | Mittel | Hoch |
| Ultraschall (Inline) | Klare Flüssigkeiten, Gase | Hoch | Niedrig | Mittel bis hoch | Hoch |
| Ultraschall (Clamp-on) | Flüssigkeiten, berührungslos | Mittel bis hoch | Sehr niedrig | Mittel | Hoch |
| Coriolis | Flüssigkeiten, Gase, Pasten | Sehr hoch | Mittel | Hoch | Hoch |
| Differenzdruck | Flüssigkeiten, Gase, Dampf | Mittel | Mittel bis hoch | Niedrig | Mittel |
Einschätzung und Empfehlung für die Praxis
Die Entscheidung für eine Sensortechnologie lässt sich nicht pauschal treffen. Für leitfähige Flüssigkeiten in Standard-Industrieprozessen ohne besondere Genauigkeitsanforderungen bieten magnetisch-induktive Sensoren das beste Preis-Leistungs-Verhältnis. Wenn Hygieneanforderungen oder eine berührungslose Messung im Vordergrund stehen, sind Ultraschall-Clamp-on-Lösungen kaum zu übertreffen. Prozesse, bei denen Massengenauigkeit entscheidend ist, kommen an Coriolis-Messtechnik nicht vorbei, auch wenn die höheren Investitionskosten einkalkuliert werden müssen.
Smart-Monitoring-Konzepte lohnen sich besonders in Anlagen mit hohem Durchsatz, wo ungeplante Stillstände erhebliche Produktionskosten verursachen. Wer eine bestehende Anlage nachrüsten möchte, sollte prüfen, ob die vorhandenen Sensoren digitale Ausgänge unterstützen oder ob ein Sensoraustausch wirtschaftlicher ist als eine Retrofit-Lösung. Grundsätzlich gilt: Die Investition in vernetzte Messtechnik amortisiert sich über reduzierte Wartungskosten und höhere Prozesssicherheit erfahrungsgemäß innerhalb weniger Betriebsjahre.
Häufig gestellte Fragen
Welcher Sensor eignet sich für abrasive oder aggressive Medien?
Für stark abrasive oder chemisch aggressive Medien empfehlen sich Sensoren ohne mechanisch bewegte Teile im Messstrom. Magnetisch-induktive Sensoren mit chemikalienbeständigen Elektrodenmaterialien und Auskleidungen sowie berührungslose Clamp-on-Ultraschallsensoren sind hier besonders geeignet. Coriolis-Geräte mit speziellen Messrohr-Materialien kommen ebenfalls infrage, sofern das Budget es erlaubt.
Wie lässt sich ein bestehender Sensorpark in ein Smart-Monitoring-System integrieren?
Ältere Sensoren mit 4-20-mA-Ausgang lassen sich über sogenannte Edge-Devices oder Protokollwandler in digitale Netzwerke einbinden. Moderne Anlagen setzen jedoch auf Sensoren mit IO-Link oder HART-Kommunikation, die eine wesentlich tiefere Integration und Diagnosefähigkeit bieten. Bei einer vollständigen Neuinstallation sollte von Anfang an auf digitale Feldbusanbindung geachtet werden.
Ab welcher Anlagengröße lohnt sich Smart Monitoring wirtschaftlich?
Smart Monitoring rechnet sich nicht nur für Großanlagen. Bereits mittelgroße Produktionslinien mit mehreren Messstellen profitieren von zentraler Überwachung, da die Kosten für Ausfälle und Wartungseinsätze überproportional sinken. Entscheidend ist weniger die Anlagengröße als die Kritikalität der Prozesse: Je höher die Kosten eines ungeplanten Stillstands, desto schneller amortisiert sich die Investition in vernetzte Messtechnik.
